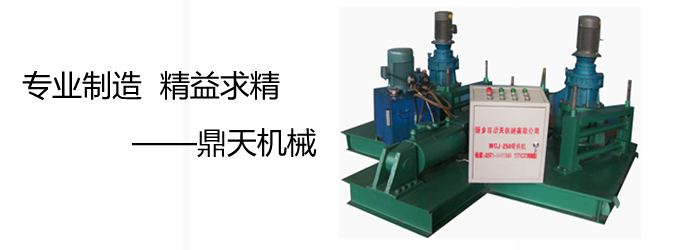

LW-25彎拱機簡介
LW-25冷彎拱機是我廠研發的新型全自動彎曲型鋼產品。采用數顯編碼器編程，使液壓操縱系統定位準確，具有傳動平穩，壓力大等特點，所彎型鋼一次自動成型，效率高、操作方便。主要用于隧道，地鐵，水電站，地下洞室等C型鋼、工字鋼、角鋼、槽鋼、道軌、方鋼、鋼管等型鋼的拱形卷圓、變徑、定角彎曲，產品暢銷全國。遠銷國外。
外型尺寸： （長×寬×高）2.6m×2.0m×1.4m
總功率： 8.4Kw 電壓：380V/50Hz 三相四線
液壓系統壓力：20Mpa
油缸推進速度：1-13mm/s
主驅動輪轉速：7r/min 可彎曲：10#-25#工字鋼 H型鋼 槽鋼
結構及工作原理 : 1. 該設備由主電機、減速器、滾輪、油泵電機、齒輪油泵、溢流閥、電磁換向閥、工作油缸、頂輪及油箱等部件組成，參見電器原理圖、液壓原理圖。 2.工作原理：把工字鋼放在冷彎機上，與減速器帶動的滾輪接觸后，將壓緊手柄進給鎖緊，啟動電機油泵組，由電動油泵輸出的高壓油經溢流閥（可調整所需壓力），進入聚成塊到電液閥，有電液閥和點動開關（點進、點退）控制油缸工作，工作油缸推進，將工字鋼與三個支撐滾輪壓緊并未發生彎曲變形時開始計算，油缸再推進的長度進程為每次10mm-15mm，開主電機正轉或反轉，由主電機帶動工字鋼工作，反復操作，達到所需為止。
加工數據參考
|
工字鋼 |
型號 |
250b |
|
最小彎曲半徑mm |
1500 |
|
|
槽鋼橫彎 |
槽鋼型號 |
22# |
|
最小彎曲半徑mm |
1500 |
|
|
槽鋼內彎 |
槽鋼型號 |
18# |
|
最小彎曲半徑mm |
1500 |
|
|
槽鋼外彎 |
槽鋼型號 |
18# |
|
最小彎曲半徑mm |
1500 |
|
|
H型鋼 |
H鋼型號 |
200# |
|
最小彎曲半徑mm |
1500 |
我公司的法蘭機 型材冷彎機 法蘭成型機 卷圓機 彎曲機 卷彎機 彎管機 彎圓機有多種
一種是機械傳動DW-1型卷圓機（F6法蘭機的改進型）
一種是機械傳動DW-2節能型卷圓機（比DW-1扭矩大，節能電能）
一種是集機電液于一體數顯DW-3型三輥型材彎曲機
一種是液壓傳動YW-1型材冷彎機（此設備高效低耗，單油缸, 3輥卷圓.適合卷制大厚度大寬度法蘭）
一種是集機電液于一體YW-2型法蘭機（比YW-1力量更大，液壓控制，位移數字顯示三條液壓缸,4輥卷圓.適合卷制大厚度大寬度法蘭）
一種是工字鋼彎曲專用LW-25 (該機為機電液一體，專用于工字鋼彎拱）
