東莞市博望金屬材料有限公司
DONGGUAN BOWANG ALUMINUM CO.,LTD.
DONGGUAN BOWANG ALUMINUM CO.,LTD.

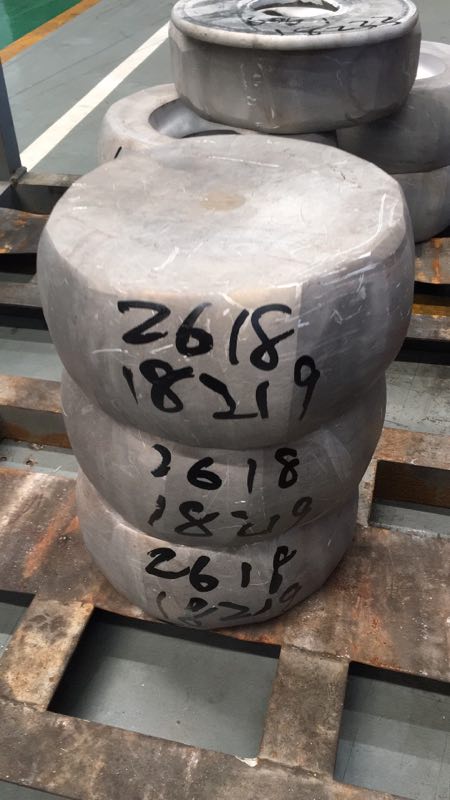

2618合金介紹
2618合金是屬于Al-Cu-Mg-Ni-Fe可熱處理強化合金，它是在Al-Cu-Mg系硬鋁合金基礎上加Ni、Fe、Si形成的，由于合金中加入了等量的Fe、Ni元素，生成大量的Al9FeNi難溶相。Al9FeNi相是硬脆的化合物，主要對高溫下合金的變形起阻礙作用，經鍛造和熱處理后彌散分布于組織中，因而該合金是傳統鍛造合金中耐熱性最好的一種合金，使用溫度200~250℃。冷熱加工性能較，,焊接性能適中，適用于制造較高溫度下使用的零件，如壓氣機葉輪、鼓風機葉輪、汽車用渦輪增壓器等。
2618/2618A化學成分對比：
|
牌號 |
Si |
Fe |
Cu |
Mn |
Mg |
Cr |
Ni |
Zn |
Ti |
Zr |
其他 |
Al |
|
|
單個 |
合計 |
||||||||||||
|
2618 |
0.1-0.25 |
0.9-1.3 |
1.9-2.7 |
/ |
1.3-1.8 |
/ |
0.9-1.2 |
0.1 |
0.04-0.1 |
/ |
0.05 |
0.15 |
余量 |
|
2618A |
0.15-0.25 |
0.9-1.4 |
1.8-2.7 |
0.25 |
1.2-1.8 |
/ |
0.8-1.4 |
0.15 |
0.20 |
0.25 Zr+Ti |
0.05 |
0.15 |
余量 |
注：通過以上對比2618A合金成分設計更合理，加入Mn與Zr元素能細化合金晶粒組織，有利于提高合金的綜合性能。
2618A-T851合金的機械性能及物理性能：
抗拉強度MPa 420
0.2%屈服強度MPa 375
伸長率% 5
線膨脹系數（20-100℃）（×10-6） 20.8
20℃體積電導率%IACS 37
20℃電阻率NΩ.M 47
彈性模量E/Pa 74.4
硬度HB 125
密度kg.m-3 2.85
